中水回用系統，建在地下室，處理站內各水箱內均設有超高液位及高液位報警裝置。一體化中水回用系統，處理機房內，電氣控制涉及到的聲光報警信號均傳至24小時有人值守的消防值班室內，特要求甲方考慮消防值班室有預留信號接收端口，并有報警顯示功能。運行人員應定期巡視并檢修設備及電纜。

一、設計依據

1.1《室外排水設計規范》(GB50014-2021)；

1.2《建筑給水排水設計標準》(GB50015-2019)；

1.3《建筑中水設計規范》(GB50336-2018)；

1.4《城市污水再生利用城市雜用水水質標準》(GB/T18920-2002)；

1.5《給水排水管道工程施工及驗收規范》(GB50268-2008)；

1.6《城市區域環境噪音標準》(GB3096-93)；

1.7《國家建筑標準設計圖集》(08SS703-2，《建筑中水處理工程(二)》)；

1.8《城市污水處理廠管道和設備色標》(CJ/T158-2002)；

1.9《建筑給水排水及采暖工程施工質量驗收規范》(GB50242-2002)；

1.10甲方提供的相關數據資料。

二、廢水處理回用方案

2.1項目概況:

一體化中水回用系統，位于國際航運中心，項目周邊沒有可用市政中水，根據當?shù)卣咭蠹肮?jié)能需要，需設置中水處理系統。擬回收辦公塔樓優質雜排水作為中水原水，原水經過處理站處理后，滿足城市雜用水水質標準，供至本項目室外綠化澆灌、道路沖洗及部分車庫地面沖洗。根據給排水設計單位提供的資料顯示，處理站處理規模為105m3/d，每天24小時運行，小時處理量約為4.4m3/h。

2.2設計進、出水水質

一體化中水回用系統，進水水質無實測資料，中水原水為辦公塔樓優質雜排水，參考《建筑中水設計標準》(GB50336-2018)優質雜排水和當?shù)厮|(zhì)情況以及我司

多年設計經驗，設計進水水質如下表所示。

出水水質達到《城市污水再生利用-城市雜用水水質》(GB18920-2020)表1中城市綠化、道路清掃的要求，設計出水水質如下表所示。

設計進水水質表(單位:mg/L)

2.3工藝流程

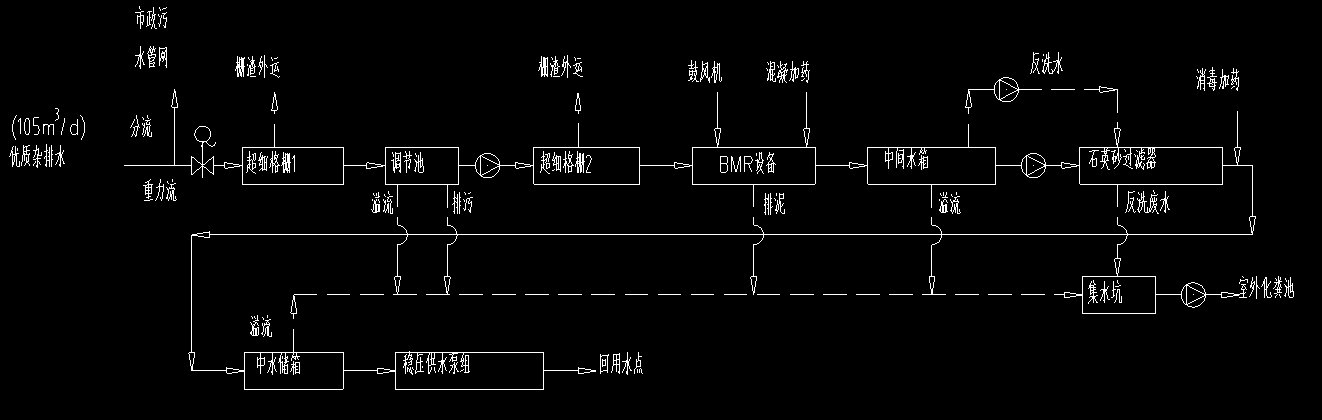

①辦公樓優質雜排水自排水管網，重力流進入超細格柵1，對污水中粒徑大于5mm的污染物進行去除后，自流進入調節池；當中水處站需停運檢修或調節池溢流時時，調節池進水電動閥門(設于B1層，中水站內設手動控制盤，可實現自動啟閉，現場手動啟閉和中水站內遠程啟閉和手動啟閉)自動關閉，關閉時原水通過優質雜排水旁路，自流至市政污水管網；

②調節池對污水進行水量和水質的調節和均化后，由泵穩定輸入超細格柵2；

③超細格柵攔截毛發等細小懸浮物后，進入BMR生物處理系統；

④BMR生物處理系統集成速分生化反應器及沉淀池，進行生化處理及泥水分離，降解污水中的COD、氨氮、SS等污染物。速分生化反應器內填充速分生化球填料，通過填料表面的微生物新陳代謝作用降解污水中的污染物，速分生化反應器O段通過鼓風機給微生物提供氧氣，保證微生物正常的活動；速分生化反應器出水經絮凝反應后進入沉淀池，進行泥水分離；

⑤BMR生物處理系統出水進入中間水箱，泵入石英砂過濾器，過濾出水經消毒后進入中水儲箱；

⑥中水儲箱中的水，由中水穩壓供水系統輸送至室外綠化、道路沖洗及部分車庫地面沖洗進行中水回用。

⑦進水電動閥狀態、集水坑運行狀態、水箱液位檢測信號、水質檢測信號均納入BA系統。

2.5管材管件

①排水管采用當中水處站需停運檢修或調節池溢流時時，調節池進水電動閥門(設于B1層，中水站內設手動控制盤，可實現自動啟閉，現場手動啟閉和中水站內遠程啟閉和手動啟閉)自動關閉，

關閉時原水通過優質雜排水旁路，自流至市政污水管網；

②調節池對污水進行水量和水質的調節和均化后，由泵穩定輸入超細格柵2；

③超細格柵攔截毛發等細小懸浮物后，進入BMR生物處理系統；

④BMR生物處理系統集成速分生化反應器及沉淀池，進行生化處理及泥水分離，降解污水中的COD、氨氮、SS等污染物。速分生化反應器內填充速分生化球填料，

通過填料表面的微生物新陳代謝作用降解污水中的污染物，速分生化反應器O段通過鼓風機給微生物提供氧氣，保證微生物正常的活動；

速分生化反應器出水經絮凝反應后進入沉淀池，進行泥水分離；

⑤BMR生物處理系統出水進入中間水箱，泵入石英砂過濾器，過濾出水經消毒后進入中水儲箱；

⑥中水儲箱中的水，由中水穩壓供水系統輸送至室外綠化、道路沖洗及部分車庫地面沖洗進行中水回用。

2.6系統運行監控

①各水箱液位需進行監控，信號接入BA系統，信號監控包括:溢流液位、低液位、無效液位；

②各水箱人孔應加鎖，中水泵房入口、存放危險消毒劑的房間應設置門禁系統；

③中水系統出水管設置水質監控，信號接入BA系統；

④系統設置的計量水表均為遠傳水表，信號接入BA系統；

⑤系統自動加藥、水質生化指標等根據運行管理單位需求，確定信號采集范圍；

⑥進水電動閥狀態、集水坑報警液位(啟雙泵)信號接入BA系統。
